När flyget går lågt om natten – trygghetstecken för fjärrvärmekunder

Supersyn över fjärrvärmenätet

Fjärrvärme handlar i grunden om något enkelt: varmvatten som cirkulerar i rör i marken och levererar värme och varmvatten till anslutna fastigheter. Men även i ett robust system kan små avvikelser uppstå över tid.

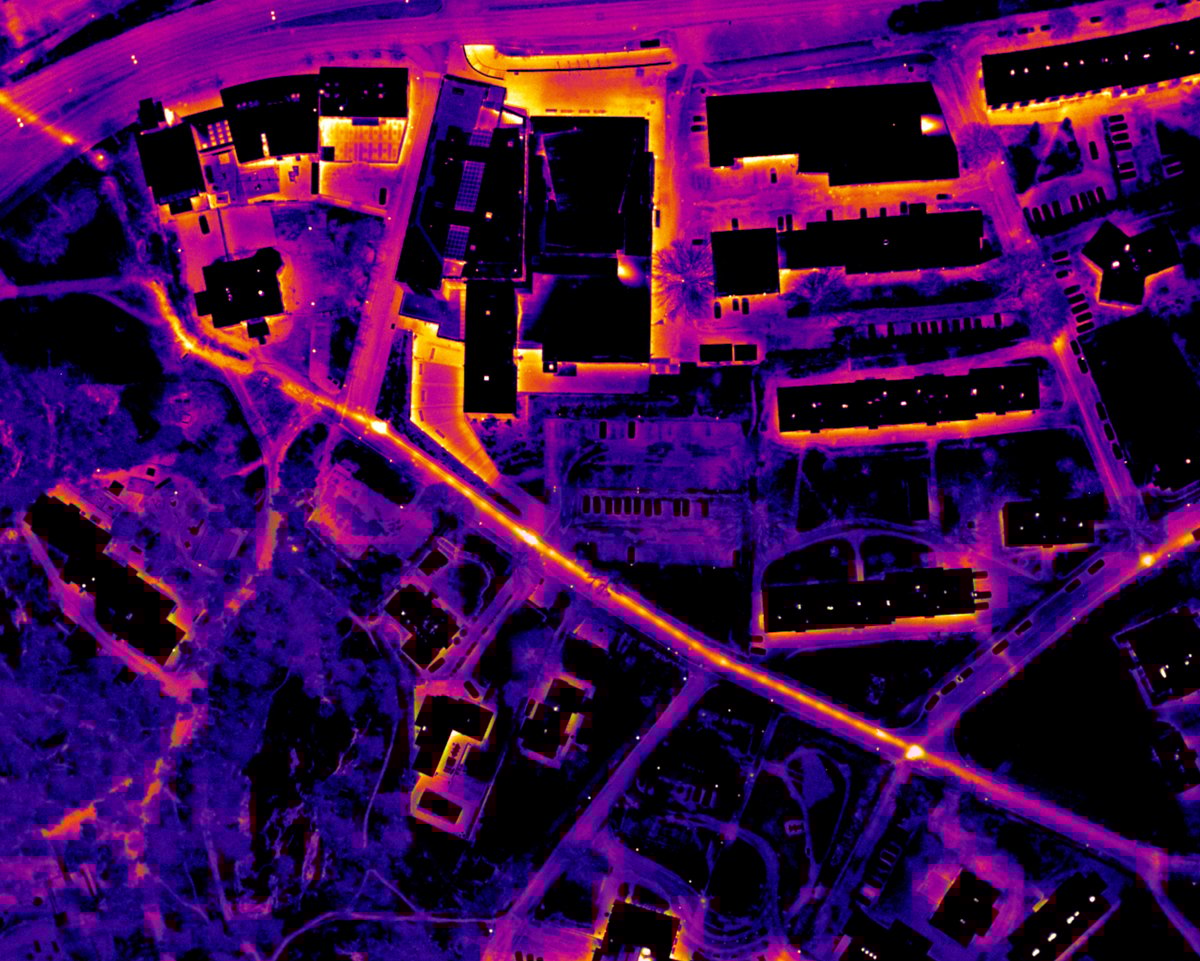

Flygtermografering gör det möjligt att fånga tidiga tecken på avvikelser. Ett mindre flygplan flyger då över området och fotograferar marken med en värmekamera som registrerar temperaturskillnader. På bilderna syns värmeavvikelser som kan tyda på att fjärrvärmevatten läcker ut.

I vissa fall går det att upptäcka avvikelser ner till cirka en millimeter - ungefär som ett gem i storlek.

Det som gör metoden särskilt värdefull är detaljkänsligheten: i vissa fall kan den upptäcka avvikelser ner till cirka en millimeter – ungefär som ett gem i storlek. Så små tecken är annars näst intill omöjliga att upptäcka med blotta ögat. När en möjlig avvikelse har identifierats kan kontrollerna riktas till rätt plats för att bekräfta avvikelsen och planera åtgärder.

Små läckor kan få stora följder

Det kan börja som en avvikelse, men om en läcka i fjärrvärmesystemet inte upptäcks i tid riskerar konsekvenserna att bli onödigt stora. Varmt vatten som läcker ut kan påverka marken och på sikt bidra till skador på vägar, markbeläggningar och byggnader.

Därför läggs stor vikt vid förebyggande kontroller: ju tidigare en avvikelse kan upptäckas, desto bättre blir förutsättningarna för att planera insatser och minska risken för följdverkningar.

Men det handlar också om att hushålla med resurser. När läckorna snabbt kan lokaliseras och åtgärdas går mindre vatten förlorat, belastningen på systemet minskar och fjärrvärmenätets driftsäkerhet stärks.

– Om det blir ett akut läckage påverkar det givetvis våra kunder, som tillfälligt kan bli utan både värme och varmvatten. Men om vi upptäcker läckan i tid kan vi planera åtgärden, korta avbrottet och styra det till en tidpunkt när värmebehovet är mindre – så att vi undviker kalla dagar och tider som morgnar och kvällar när många duschar, förklarar Johan Boberg, Manager Grid Operations & Maintenance på Vattenfall.

Därför flyger vi i vinternatten

Runt klockan 22 öppnar ofta det optimala tidsfönstret – och stängs igen vid soluppgången. Då är marken som kallast, vilket gör värmeläckage lättare att upptäcka. Helst ska temperaturen ligga under 0 °C.

Natten ger också bättre mätförutsättningar av flera skäl. Det är färre bilar på vägarna, den ordinarie flygtrafiken har i regel avtagit och risken minskar att solens uppvärmning stör resultaten.

Mathias Kindstedt är produktägare på Termisk Systemteknik, som är experter inom värmekameror och som bland annat analyserar fjärrvärmenät. Han betonar vädret som en avgörande faktor för termograferingen:

– Senhöst och vinter är ofta bästa tiden för termografering – men det är vädret som avgör kvaliteten. När träden har tappat löven, himlen är klar och marken är torr utan större snöansamlingar får vi de tydligaste bilderna och kan tolka temperaturskillnaderna med betydligt högre säkerhet.

Fjärrvärmenätets fyrbenta vän i läcksökningen

Flygtermografering är inte det enda verktyget för att hitta avvikelser i fjärrvärmenätet – ett av de mer ovanliga komplementen går på fyra ben. Schäfern Jeckov var med stor sannolikhet den första hunden i Sverige som tränades för att kunna lokalisera fjärrvärmeläckor, och sedan dess har fler hundar utbildats för att stötta läcksökningen.

I vissa lägen kan en hund snabbt söka av ett område och hjälpa oss att ringa in var vidare undersökningar behövs. Det sparar både tid och resurser – och i bästa fall kan läckor åtgärdas tidigare.

Flygtermografering ger bättre framförhållning, minskad risk för störningar och en stabil leverans av fjärrvärme till våra kunder.

En annan metod som används är pyranin, ett ofarligt grönt färgämne som kan tillsättas i fjärrvärmevattnet för att hitta läckor. Om fjärrvärmevatten då tränger upp vid en läcka bildas det grönfärgade vattensamlingar på marken, vilket gör det enklare att upptäcka läckan och att skilja fjärrvärmevatten från regn- eller grundvatten.

Ett trygghetstecken för en stabil leverans

Det börjar som en stilla flygrunda över sovande kvarter – men i praktiken är det ett sätt att ligga steget före. Flygtermografering hjälper oss att hitta möjliga avvikelser tidigt och att rikta fortsatta kontroller mer träffsäkert. Det ger bättre framförhållning, minskad risk för störningar och en stabil leverans av fjärrvärme till våra kunder. Drönare kan användas för mindre fjärrvärmenät, men när stora områden ska täckas är flygplan oftast ett bättre alternativ – inte minst för att täcka större ytor och inte begränsas på samma sätt av regelverk och siktkrav.

Flygtermograferingsmetoden utvecklas snabbt. Genom att jämföra bilder från återkommande flygningar går det inte bara att se hur staden ser ut just nu – utan också hur fjärrvärmenätet förändras över tid. Mathias Kindstedt berättar om framtiden:

– När vi har flera års bildinsamling över samma städer är målet att bygga modeller för hur ledningsnätet förändras. Då kan vi upptäcka små punkter som är på väg att bli större läckor – eller andra energiläckage, som försämrad isolering eller ventiler som inte är åtdragna – som kan åtgärdas proaktivt i stället för att det ska resultera i akutjobb.
